Mirage SCADA

Descripción

Diseñado para plataforma Windows. Su licenciamiento es flexible, permitiendo un upgrade sencillo a medida que el sistema crece. Admite modo redundante en Hot-Standby. Soporta una amplia gama de protocolos de comunicaciones, destacándose los siguientes: IEC 61850, IEC 60870-5-101/104, IEC 60870-6 (ICCP) y DNP3.

  • Especificaciones
  • Descargas

Características principales:

  • Arquitectura modular cliente/servidor con comunicación TCP/IP entre módulos.
  • Capacidad de crecimiento agregando módulos adicionales según la aplicación.
  • Instalación compacta en una única PC o distribuida en múltiples PC en red.
  • Diseños de alta confiabilidad con opción de redundancia Hot Standby.
  • Seguridad de acceso por usuario y por estación de trabajo..
  • Protocolos de comunicación con niveles inferiores:  IEC 61850, IEC 60870-5-101/104, DNP3, Modbus.
  • Protocolos de comunicación con niveles superiores: IEC 60870-5-101.
  • Protocolos de comunicación con otros SCADA: IEC 60870-6 (ICCP Tase.2), opcional.
  • Aplicaciones HMI nativas para PC tradicional y para PC con pantalla táctil.
  • Acceso web al HMI desde cualquier dispositivo con navegador Chrome o Firefox.
  • Almacenamiento de datos históricos en ODBC y/o archivos de texto.
  • Completo editor de mímicos con biblioteca y servidor de mímicos.
  • Librería.NET para las aplicaciones desarrolladas por el usuario.
  • Capacidad de ejecución de lógica local según IEC 61131.
  • Sincronización de tiempo por IEEE 1588:2008 (PTPv2) ó NTP.
  • Plataforma Windows.

Licenciamiento:

El licenciamiento está determinado por la cantidad de variables y de puestos de conexión. El modo redundante Hot Standby y el protocolo ICCP son opcionales y tienen un costo adicional.

Ejemplos de código de licencia:

  • MCL500P2C - 500 variables, 2 puestos de conexión, sin redundancia ni ICCP.
  • MCL2000P5C - 2000 variables, 5 puestos de conexión, sin redundancia ni ICCP.
  • MCLHS2000P5C - 2000 variables, 5 puestos de conexión, con redundancia, sin ICCP.
  • MCLHSCC2000P5C - 2000 variables, 5 puestos de conexión, con redundancia e ICCP.



Ejemplos HMI:

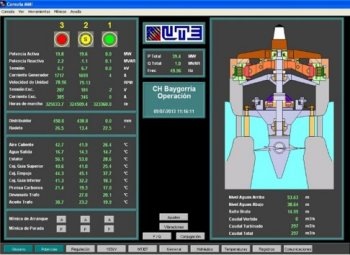

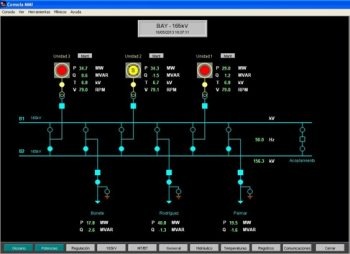

Mímicos en PC tradicional

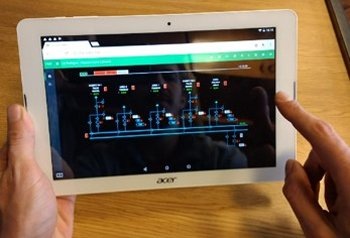

Mímico por acceso web en tablet

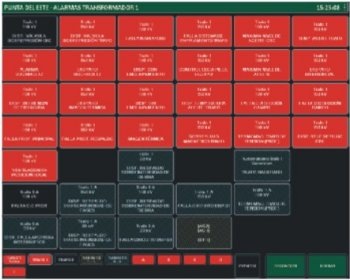

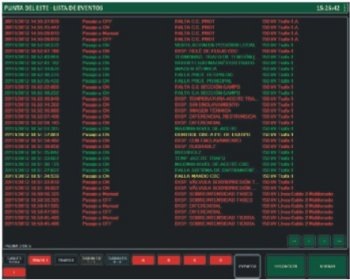

Panel de Alarmas y Lista de Eventos en PC con pantalla táctil







Tipo Título Enlace
Folletos Folleto SCADA Mirage
Folletos Folleto Sistema HS, respaldo hot Standby
Literatura Mirage - Certificado DNV-GL IEC 61850 Ed2
Especificaciones

Características principales:

  • Arquitectura modular cliente/servidor con comunicación TCP/IP entre módulos.
  • Capacidad de crecimiento agregando módulos adicionales según la aplicación.
  • Instalación compacta en una única PC o distribuida en múltiples PC en red.
  • Diseños de alta confiabilidad con opción de redundancia Hot Standby.
  • Seguridad de acceso por usuario y por estación de trabajo..
  • Protocolos de comunicación con niveles inferiores:  IEC 61850, IEC 60870-5-101/104, DNP3, Modbus.
  • Protocolos de comunicación con niveles superiores: IEC 60870-5-101.
  • Protocolos de comunicación con otros SCADA: IEC 60870-6 (ICCP Tase.2), opcional.
  • Aplicaciones HMI nativas para PC tradicional y para PC con pantalla táctil.
  • Acceso web al HMI desde cualquier dispositivo con navegador Chrome o Firefox.
  • Almacenamiento de datos históricos en ODBC y/o archivos de texto.
  • Completo editor de mímicos con biblioteca y servidor de mímicos.
  • Librería.NET para las aplicaciones desarrolladas por el usuario.
  • Capacidad de ejecución de lógica local según IEC 61131.
  • Sincronización de tiempo por IEEE 1588:2008 (PTPv2) ó NTP.
  • Plataforma Windows.

Licenciamiento:

El licenciamiento está determinado por la cantidad de variables y de puestos de conexión. El modo redundante Hot Standby y el protocolo ICCP son opcionales y tienen un costo adicional.

Ejemplos de código de licencia:

  • MCL500P2C - 500 variables, 2 puestos de conexión, sin redundancia ni ICCP.
  • MCL2000P5C - 2000 variables, 5 puestos de conexión, sin redundancia ni ICCP.
  • MCLHS2000P5C - 2000 variables, 5 puestos de conexión, con redundancia, sin ICCP.
  • MCLHSCC2000P5C - 2000 variables, 5 puestos de conexión, con redundancia e ICCP.



Ejemplos HMI:



Mímicos en PC tradicional

Mímico por acceso web en tablet



Panel de Alarmas y Lista de Eventos en PC con pantalla táctil
